교착 상태 (Deadlocks)

공룡책(10판) Chapter 8 요약

까다롭다..! 대기 중인 스레드들이 요청한 자원들이 다른 스레드에 의해 점유되어 있고 그 다른 스레드들도 대기 상태에 있어서 상태 변경이 이루어지지 않을 때, 그것을 교착 상태, 데드락이라 한다.

시스템 모델 _ System model

여러 유형의 자원들이 스레드들에 의해 공유된다. 프로세스는 다음 순서로 자원을 사용한다.

Request(요청) - Use(사용) - Release(방출)

한 스레드 집합 내의 모든 스레드가 다른 스레드에 의해서만 발생될 수 있는 이벤트를 기다릴 때, 그 스레드 집합은 교착 상태에 있다.

다중 스레드 응용에서의 교착 상태 _ Deadlock in Multithreaded Applications

다음은 교착 상태에 대한 예시 코드이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

/* 초기화 */
pthread_mutex_t first_mutex;
pthread_mutex_t second_mutex;

pthread_mutex_init(&first_mutex,NULL);
pthread_mutex_init(&second_mutex,NULL);

/* thread one runs in this function */
void *do work one(void *param)
{
   pthread mutex lock(&first mutex);
   pthread mutex lock(&second mutex);
   /**
   * Do some work
   */
   pthread mutex unlock(&second mutex);
   pthread mutex unlock(&first mutex);
   pthread exit(0);
}

/* thread two runs in this function */
void *do work two(void *param)
{
   pthread mutex lock(&second mutex);
   pthread mutex lock(&first mutex);
   /**
   * Do some work
   */
   pthread mutex unlock(&first mutex);
   pthread mutex unlock(&second mutex);
   pthread exit(0);
}

thread_one은 first, second 순서로 mutex락을 획득하려고 하고 동시에 thread_two는 second, first 순서로 획득하려고 한다. one이 first, two가 second를 획득하였다면 교착 상태가 가능하다. 물론 락 획득 전에 뮤텍스를 획득, 방출할 수 있으면 교착 상태는 발생하지 않는다.

교착 상태 특성 _ Deadlock Characterization

데드락의 필요조건이다.

1. 상호 배제 (Mutual Exclusion) : 최소한 하나의 자원이 비공유 모드로 점유되어야 한다
2. 점유 대기 (hold-and-wait) : 스레드가 자원을 점유한 채로 대기하여야 한다.
3. 선점 불가, 비선점 (No preemption) : 자원을 선점할 수 없어야 한다.
4. 순환 대기 (Circular wait) : 원형 대기, 서로 연쇄적인 대기상태

4개를 다 만족해야하기 때믄에 재현이 어렵다.

자원 할당 그래프 _ Resource-Allocation Graph

데드락을 쉽게 이해하기 위한 그래프. 사이클이 존재하는지를 확인하면 된다. Vertix 집합 V와 Edge 집합 E로 구성되며, V는 활성 스레드 T = {T1, T2, … Tn} 와 모든 자원 유형의 집합인 R = {R1, R2, … Rn} 으로 구별된다. T가 R을 요청하면 request edge 이고 역 (R에서 T)은 assignment edge 이다.

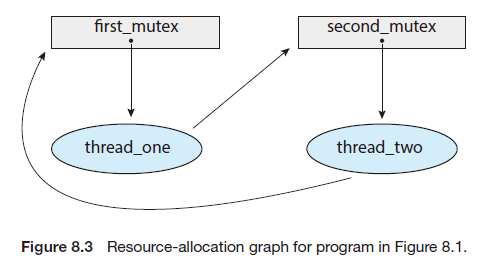

이렇게 싸이클을 타면 교착 상태라 할 수 있다.

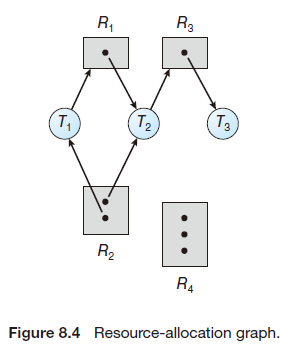

이는 사이클이 없기에 교착 상태가 아니다…!

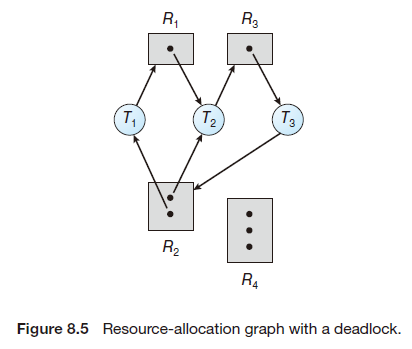

두개의 사이클! 확실한 교착 상태, 데드락이다.

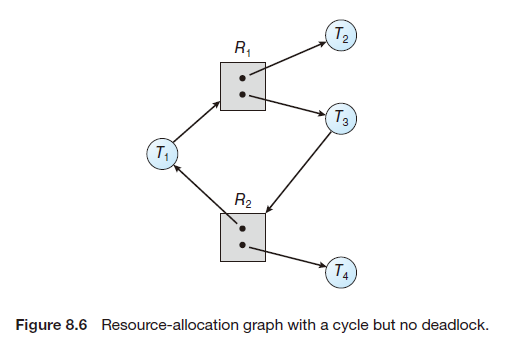

사이클이 있지만 위처럼 인스턴스가 여러개면 데드락이 발생하지 않을 수 있다.

교착 상태 처리 방법 _ Methods for Handling Deadlocks

1. 데드락이 나던 말던 무시; 자주 발생하는게 아니니까…
2. 데드락 예방 프로토콜, 데드락 회피; 뱅커의 알고리즘
3. 데드락 허용 후 복구; 1번과 같은 이유, 한번씩 리부팅 해주자.

교착 상태 예방 _ Deadlock Prevention

교착 상태의 필요조건 중 최소 하나를 성립하지 않도록 막는 방법으로 교착 상태 발생을 예방할 수 있다.

1. 상호 배제
   • 최소 하나의 자원을 공유 불가능하게 한다. -> 불가능하다. 고려하지말자.
2. 점유하며 대기
   • 스레드가 새로운 리소스를 요청할 때는 다른 자원을 보유하지 않도록 보장한다. 실용적이지 않다.
3. 선점불가, 비선점
   • 이미 할당된 자원이 선점되지 않아야 한다. 뺏기면 문제가 되기 때문에 일반적으로는 사용하기 어렵다
4. 순환 대기
   • 그나마 유용. 자원 유형에 순서를 부여하여 특정 순서로만 자원을 요청할 수 있도록 한다. 그러면 순환 대기는 예방할 수 있다. 허나 허나 구조를 정하는것 만으로는 예방할 수 없는것이, 프로그램 작성은 응용 프로그래머에게 달려 있기 때문이다. 학의 개수도 수백, 수천개가 될 경우도 어렵다. 또한 락이 동적으로 획득 가능하다면 순서 부여로 예방할 수는 없다.

결론 : 1~3은 사실상 불가하며 4도 뭔가 변변치 않다는 것

교착 상태 회피 _ Deadlock Avoidance

위 4가지 중 하나를 막는 방법은 신통치 않고 사이드 이펙트도 많고 장치 이용률도 떨어지고 시스템 처리율도 감소시킨다. 그래서 회피할 방법을 강구해보자.

회피하는 대안으로는 자원이 어떻게 요청될지에 대한 정보를 제공하도록 요구하는 것이다. 각 스레드의 요청과 방출에 대한 완전한 순서를 파악한다면 가능한 미래의 교착 상태를 피하고자 스레드의 대기 여부를 결정할 수 있다.

이 방법을 사용하는 가장 단순한 모델은 각 스레드가 자신이 필요로 하는 각 유형의 자원마다 최대 수를 선언하도록 요구하는 것이다. 이를 통해 시스템이 교착 상태에 들어가지 않을 것을 보장하는 알고리즘을 만들 수 있다.

안전 상태

시스템 상태가 안전(safe)하다 = 시스템이 어떤 순서로든 스레드가 요청하는 모든 자원을 교착 상태를 야기시키지 않고 차례로 할당해 줄 수 있다. 즉 시스템이 안전 순서(safe sequence)를 찾을 수 있으면 시스템은 안전하다고 말할 수 있다. 아닐 경우 불안전(unsafe)하다고 한다.

단 불안전하다고 반드시 교착 상태라는 것은 아니다. 교착 상태로 갈 수도 있다는 것을 의미한다.

안전이라는 개념을 통해 회피 알고리즘이 교착 상태를 어떻게 회피할 지 정의할 수 있으며, 기본 원칙은 시스템이 항상 안전상태에 있도록 고수하는 것이다. 하지만, 이 방법은 프로세스나 스레드가 요청한 자원보다 많은 양을 시스템이 보유하더라도 프로세스를 기다리게 하는 상황이 발생할 수 있어, 자원의 이용률이 낮아질 수 있다.

자원 할당 그래프 알고리즘

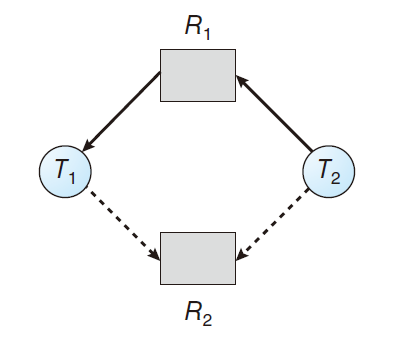

자원 할당 그래프를 그려보며 사이클이 생기지 않도록 하여 데드락을 회피한다. 자원 할당 그래프에서 요청 간선과 할당 간선에 추가로 예약 간선 (claim edge) 이라는 점선을 추가한다.

스레드 T_i 가 실행되기 전에 스레드의 모든 예약 간선이 자원 할당 그래프에 표시되어야 하며, 스레드 스레드 T_i와 연관된 모든 간선들이 예약 간선일 때만 예약 간선 T_i -> R_j 를 그래프에 추가하도록 허용하게 한다.

스레드 T_i가 R_j를 요청할 때, 요청 간선 T_i -> R_j가 할당 간선 R_j -> T_i로 변환해도 자원 할당 그래프에 사이클을 형성하지 않을 때만 요청을 허용할 수 있다.

이 그래프에서 사이클을 탐지하는 알고리즘은 n² 차수의 연산이 필요하다. (n은 스레드의 수)

은행원 알고리즘

자원 할당 그래프 알고리즘은 종류마다 자원이 여러개면 사용할 수 없다. 그래서 이럴 때는 은행원 알고리즘을 사용한다.

스레드가 시작할 때 스레드가 가지고 있어야 할 자원의 최대 개수를 자원 종류마다 미리 신고한다. 스레드가 자원을 요청하면 시스템은 그것을 들어주었을 때 시스템이 계속 안전 상태에 머무르게 되는지 여부를 판단해야 한다.

은행원 알고리즘을 구현하려면 몇 가지 자료구조가 필요한데, 여기서 n은 스레드 수, m이 자원 종류 수이다.

• Available : 각 종류별로 가용한 자원의 개수를 나타내는 크기 m의 벡터
• Max : 각 스레드가 최대로 필요로 하는 자원의 개수를 나타내는 n * m 행렬
• Allocation : 각 스레드에 현재 할당된 자원의 개수를 나타내는 n * m 행렬
• Need : Max[i][j] - Allocation[i][j] 의 관계가 있다.

행렬이 어쩌구..뭔소린지 모르겠으니 예제로 알아보자.

• T = {T₀, T₁, T₂, T₃, T₄}
• R = {A, B, C}
• 인스턴스의 수 A = 10 B = 5 C = 7 일 때, 아래 스냅샷을 확인하자.

1
2
3
4
5
6
7
8

    Allocation     Max     Available
    --------------------------------
      A  B  C    A  B  C    A  B  C
T0    0  1  0    7  5  3    3  3  2
T1    2  0  0    3  2  2
T2    3  0  2    9  0  2
T3    2  1  1    2  2  2
T4    0  0  2    4  3  3

Need 행렬의 값은 (Max-Allocation)으로부터 얻어진다.

1
2
3
4
5
6
7
8

       Need
    -----------
      A  B  C
T0    7  4  3
T1    1  2  2
T2    6  0  0
T3    0  1  1
T4    4  3  1

안전성 알고리즘

1. Work 벡터를 초기화 = Available 값 = (3, 3, 2), 그리고 Finish 벡터 값 T₀~T₅ 를 모두 false로 초기화
2. Finish[i]가 false인 놈을 찾았을 때 Need_i <= Work 이면
3. Work = Work + Allocation_i 로 된다. 그리고 Finish[i] = true
4. 모든 i에 대해 Finish[i] = true이면 안전 상태라고 할 수 있다!

1
2
3
4
5
6
7
8
9

     Need       Work     finish   Work + Alloc = Work
i=0 (7,4,3) <= (3,3,2)   false
i=1 (1,2,2) <= (3,3,2)   true    3,3,2 + 2,0,0 = 5,3,2
i=2 (6,0,0) <= (5,3,2)   false
i=3 (0,1,1) <= (5,3,2)   true    5,3,2 + 2,1,1 = 7,4,3
i=4 (4,3,1) <= (7,4,3)   true    7,4,3 + 0,0,2 = 7,4,5
다시
i=0 (7,4,3) <= (7,4,5)   true    7,4,5 + 0,1,0 = 7,5,5
i=2 (6,0,0) <= (7,5,5)   true    7,5,5 + 3,0,2 = 10,5,7

이렇게 하면 모두 true가 된다.!

T1, T3, T4, T0, T2 의 시퀀스가 안전성 알고리즘을 만족한다. T1, T3, T4, T2, T0도 만족

이런 시퀀스 하나라도 존재하면 안전하다.

자원 요청 알고리즘

여기서 새로운 request (1, 0, 2)가 들어왔다고 했을 때, grant 할것이냐 말것이냐를 판단하려면 자원요청 알고리즘을 사용한다.

1. Request_i <= Need_i 인가 확인
2. Request_i<= Available인가 확인

둘 다 만족하면

1. • Available = Available - Request_i
   • Allocation_i = Allocation_i + Request_i
   • Need_i = Need_i - Request_i

이렇게 바꿨을 때 안전하다면 자원할당, 아니면 Ti는 만족할때까지 대기한다.

가령 T1이 (1, 0, 2) 요청을 받는다면

1. (1, 0, 2) <= (1, 2, 2) 만족
2. (1, 0, 2) <= (3, 3, 2) 만족
3. • 2, 0, 0 + 1, 0, 2 = 3, 0, 2 ==> T1의 Allocation
   • 1, 2, 2 - 1, 0, 2 = 0, 2, 0 ==> T1의 Need
   • 3, 3, 2 - 1, 0, 2 = 2, 3, 0 ==> Available

이렇게 치환하고 나서 다시 안전성 알고리즘을 돌린다.

13402가 만족한다고 한다.

교착 상태 탐지 _ Deadlock Detection

데드락 발생토록 허용해두고 발생하는 것을 체크해준다.

대기 그래프 (wait for Graph)

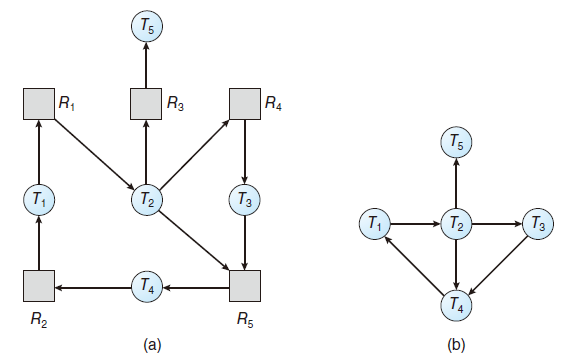

• 자원 유형이 하나만 있는 경우 : wait-for graph 스레드의 의존성 확인하는 그래프; 자원 유형의 노드를 제거하고 간선을 결합하여 대기 그래프를 얻는다.
• 여러개 있는 경우 : 은행원 알고리즘과 비슷; Available, Allocation, Request를 사용

• 단 Allocation이 0 일 경우 finish[i] = true로 놓는다.

• 탐지 알고리즘의 사용
  1. 데드락이 얼마나 자주 일어나는가?
  2. 데드락에 몇 개 스레드가 연루되는가?

교착 상태로부터 회복 _ Recovery from Deadlock

• 프로세스나 스레드 종료
  1. 프로세스 모두 중지
  2. 제거될 때까지 하나씩 중지
• 자원 선점; 다음 사항을 고려한다.
  1. 희생자 선택 ; 자원 선점의 순서를 결정
  2. 롤백 ; 프로세스를 안전한 상태로 후퇴
  3. 기아 상태 ; 희생자 횟수를 체크
